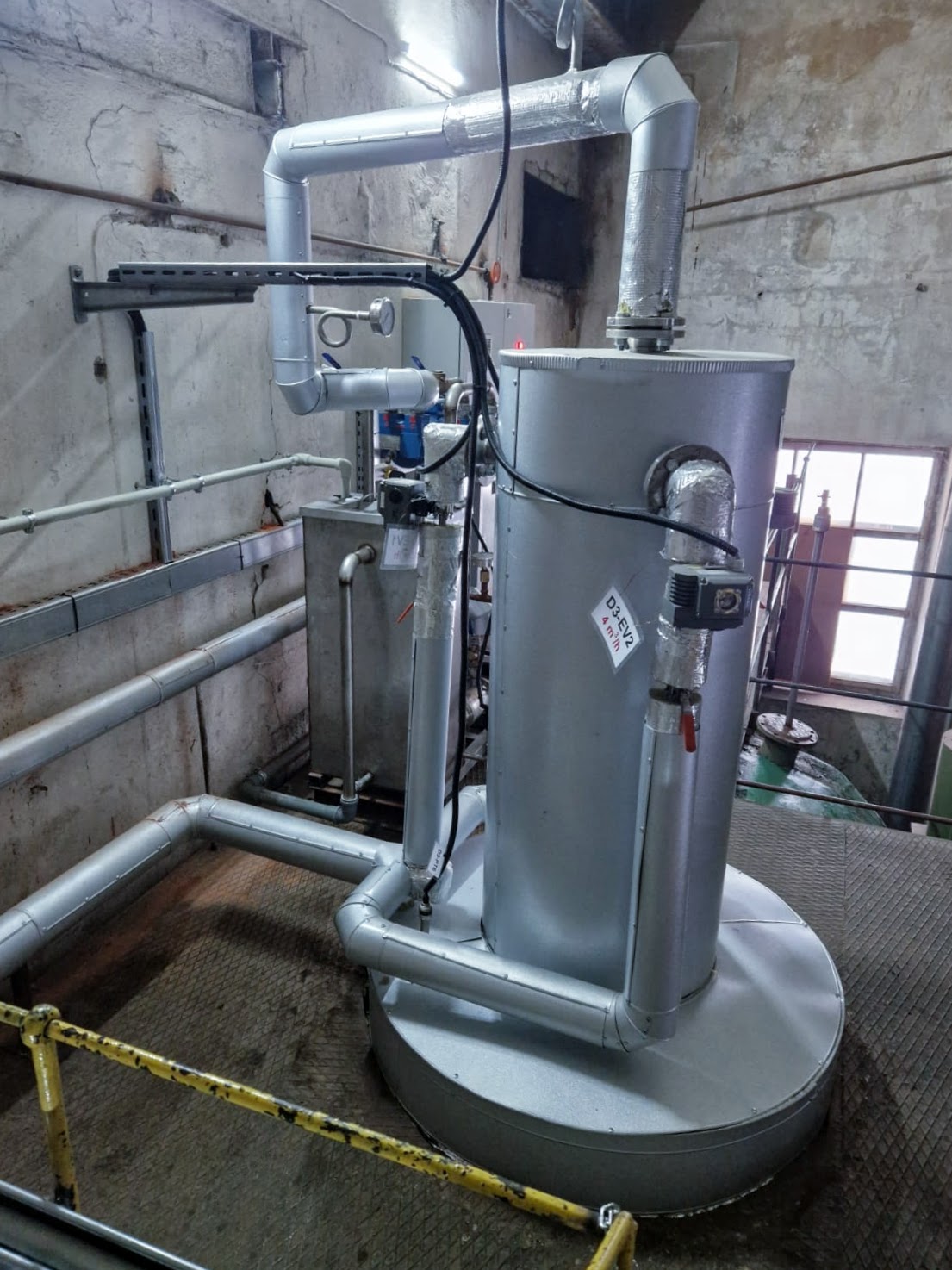

Система вакуумного деаэрирования 10 м3 с утилизацией конденсата после конденсационного экономайзера газового котла

PAS „Daugavpils siltumtikli“

Даугавпилс, Латвия

2021

***

Основные технические требования системы:

1. Производительность вакуумного деаэратора – 10 м³/ч
2. Диапазон работы деаэратора – от 2 м³/ч до 10 м³/ч
3. Начальная концентрация растворенного кислорода в воде – 2700 мкг/л
4. Исходные параметры конденсата: объём 2,5-3 м3/час, pH 4, температура 43-48°С
5. Концентрация растворенного кислорода в воде после деаэратора – не более 45 мкг/л
6. Для подогрева воды перед деаэратором используется воду с температурой от 80 до 95°С (вода подаётся с системы рециркуляции газового котла)
7. Использовать существующий бак-накопитель атмосферного деаэратора
8. Обеспечить работу деаэратора с нулевым сбросом в канализацию охлаждающей воды для вакуумных насосов

Результат:

При температуре воды на входе в деаэратор 70-75°С концентрация растворенного кислорода в воде после деаэратора 25-45 мкг/л; уровень pH=7-7,5 (без добавления в конденсат NaOH).

Так как заказчик хотел, чтобы pH подпиточной воды было не менее 8,5 – мы включили дозирование NaOH и нейтрализовали конденсат перед деаэратором до pH=6. Так как конденсационный экономайзер (поставка и проектирование компании UAB “Gandras energoefektas”) не только повышает суммарное КПД котла до 105-107%, но и снижает выбросы NOx со 100 до 47 мг/Нм³, то мы предположили, что кроме растворённой угольной кислоты, присутствовала ещё и азотная, которую вакуумный деаэратор не смог нейтрализовать.

Выводы:

1. До внедрения вакуумного деаэратора заказчик использовал химический реагент – подавитель кислорода, что было в 4 раза дороже, чем эксплуатировать вакуумный деаэратор.
2. До внедрения вакуумного деаэратора заказчик использовал в два раза больше NaOH для нейтрализации конденсата с pH=4 до pH=8,5 (после установки деаэратора необходимо нейтрализовать с pH=4 до pH=6).
3. При внедрении данного проекта потребовалась замена трубопровода перед подпиточными насосами, так как в атмосферном деаэраторе избыточное давление, а в вакуумном – разряжение до 0,3 бар(а).

Схема, предложенная компанией UAB “Gandras energoefektas”, позволила выполнить все технические требования заказчика.
